智能力矩板手（咔噠型）
應用場景及介紹
Application scenario and introduction
智能咔噠板手是將傳統咔噠板手功能與數字傳感器，無線通訊技術相結合產物，適用于節拍較快且有數據記錄，追溯要求的生產線。作業者用扳手?jǐn)Q緊螺栓在扭矩到達目標值后工具機械力桿脫扣并發出“咔噠”音，同時數字傳感器將測量到的實際扭矩值及相關信息無線發送給上位機。扳手控制電路根據預置擰緊策略判斷當前擰緊力矩是否合格并聲光報警提示作業者擰緊狀態。在不失傳統咔噠扳手便捷性的同時賦予其智能化，實現擰緊數據及曲線的即時無線傳輸。

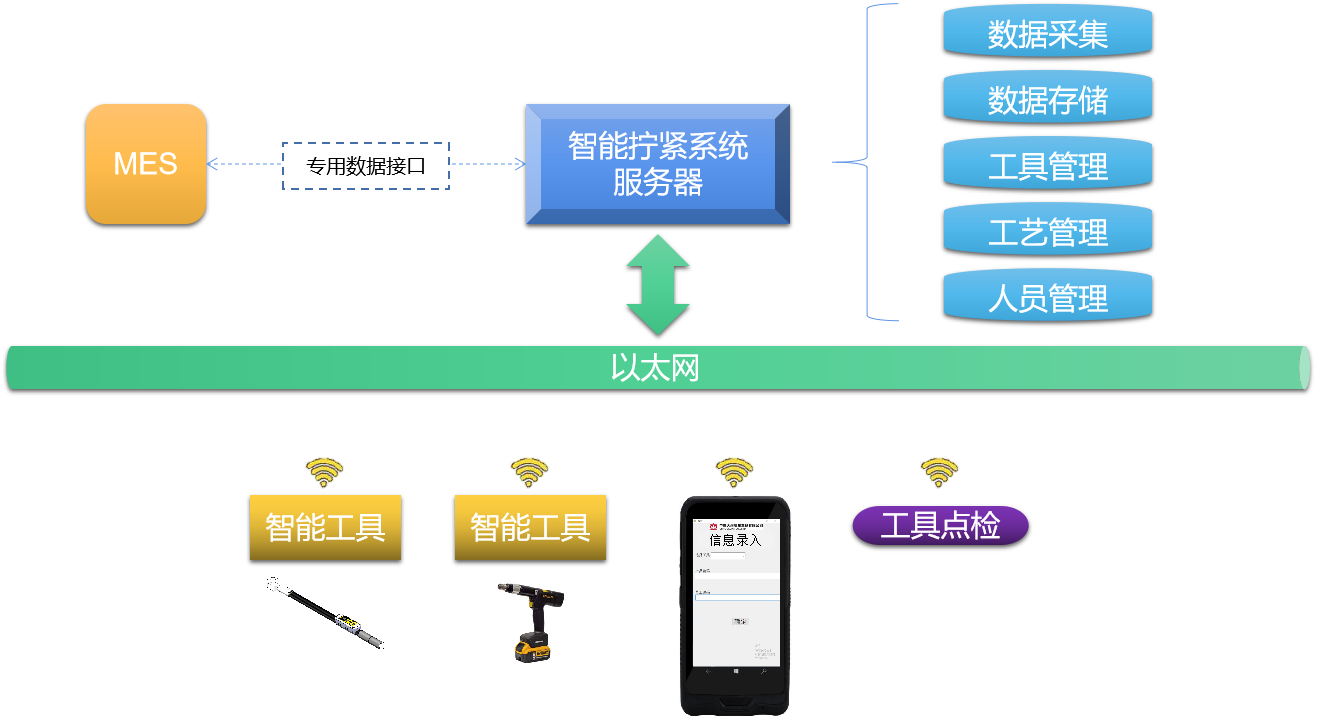

智能擰緊系統子系統架構
豐富的軟件功能
Rich software functions
●預置咔噠扳手功能
●輸出頭為可換頭形式，可配棘輪頭，開口頭，梅花頭等
●0.96吋OLED全彩屏幕，數值顏色隨設定值變化，配合聲光報警操控輕松
●集高精度扭矩傳感器角度傳感器時鐘于一身，高速采樣，低失真連續擰緊曲線，采樣率250Hz，測量精度高
●扭矩精度土3%，角度精度士1°，數值分辨率0.1
●豐富的顯示信息：程序名稱，控制狀態，無線信號，剩余電量，扭矩目標值及上下限，實時扭矩、角度值，螺栓數量，擰緊進度。
●可存儲10個擰緊程序
●可存儲5000條擰緊結果，200條擰緊曲線
●斷網自動連接機制，配合斷點續傳功能，保證數據不丟失
●完善的功能及軟件設計，防誤操作，重復擰緊
●可設置報警點，配合不同顏色燈光和不同節奏聲音，操作更輕松
●內置獨立控制器，靈活組網
●支持Open 協議，配合工廠MES系統，實現智能引導裝配
●無線WiFi通訊IEEE 802.11a/b/g2.4GHz。
●傳輸距離50米以上
●有線接口采用穩定的TypeC設計
●可充電鋰電池

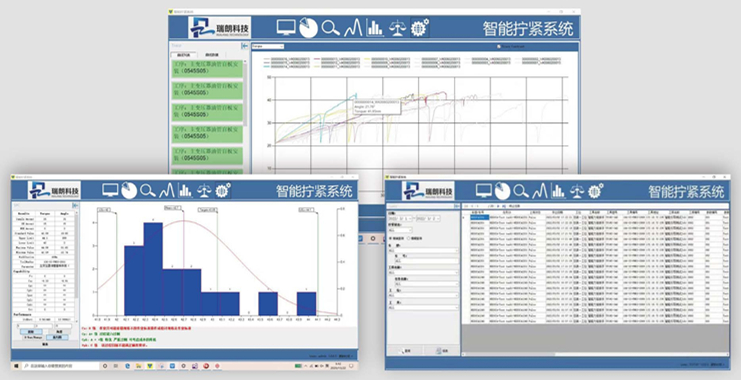

網絡數據軟件
Network data software
工具信息查詢，編輯界面 程序設置，編輯界面 離線編輯功能，可從MES系統導 入工藝路徑
工具參數表（可換頭型）
Parameter table(replaceable tool)
| 型號 | 扭矩范圍 | 驅動方頭 | 長度 | 重量 |
| Nm | In | mm | kg | |
| KD-25 | 5-25 | 選配 | 195 | 0.2 |
| KD-50 | 10-50 | 220 | 0.3 | |
| KD-100 | 20-100 | 290 | 0.45 | |
| KD-140 | 34-140 | 350 | 0.55 | |
| KD-200 | 40-200 | 430 | 1.0 | |
| KD-280 | 40-280 | 625 | 1.4 | |
| KD-420 | 60-420 | 920 | 2.7 |
